Tacho / Kombiinstrument (KI) Audi 100 / 200 – Platine nachlöten (Nachfacelift)
(:Summary Reparaturhinweise für Kombiinstrument (KI / Tacho / Instrument Cluster) im Audi 100/200 Typ44 – kalte Lötstellen, Massefehler und Kontaktprobleme beheben:)
Beleuchtung Birnen wechseln
https://forum.group44.de/download/file.php?id=29641&mode=view
893919040C Gluehlampe 12V1,2W hellrot 893919040D Gluehlampe 12V2W dunkelrot 893919040E Gluehlampe 12V2W gelb
Tacho / Kombiinstrument (KI) Audi 100 / 200 – Platine nachlöten
(:quicktoc:)
Was ist das „KI“?
Der Begriff KI steht für Kombiinstrument – also der komplette Tacho-Block im Armaturenbrett bestehend aus:
- Tacho (Geschwindigkeitsmesser)
- Drehzahlmesser
- Tankanzeige
- Temperaturanzeige
- Kontrollleuchten
- ggf. Bordcomputer / Zusatzinstrumente
Weitere übliche Suchbegriffe: Instrument Cluster, Tacho-Einheit, Tacho-Instrument, Tachoeinsatz, Kombiinstrument Audi 100/200 Typ44.
Wichtiger Hinweis vorab
Die hier beschriebenen Reparaturen stammen aus Community-Erfahrungen und decken nicht alle Fehlermuster ab.
Aktuelle, fachgerechte ergänzende Diagnose- und Reparaturvideos finden sich auf:
Der Youtube Kanal ist grundsätzlich primär zu beachten.
Typische Fehlerbilder beim Audi 100/200 Typ44 (Facelift)
Sehr häufig treten Produktionsfehler in Form von kalten Lötstellen auf. Typische Symptome:
- Tachozeiger wackelt oder fällt komplett aus
- Gesamtkilometerzähler läuft nicht
- Digitaluhr läuft nach
- Blinkerleuchten glimmen dauerhaft
- Fernlichtkontrollleuchte glimmt
- sporadische Fehler an Zusatzinstrumenten
- Masseprobleme → mehrere Kontrolllampen leuchten „halbhell“
Bei vielen Geräten gilt: Der braune und der schwarze Stecker müssen grundsätzlich komplett nachgelötet werden.
Schritt-für-Schritt Anleitung: Kombiinstrument nachlöten
1. KI ausbauen → Siehe KI ausbauen
2. Arbeitsplatz vorbereiten
- guter Lichtplatz
- feiner Elektroniklötkolben
- kein (!) grober Heißlötkolben
- Glasfaserstift und etwas Kontaktspray empfehlenswert
3. KI mit Plexiglasfront nach unten ablegen

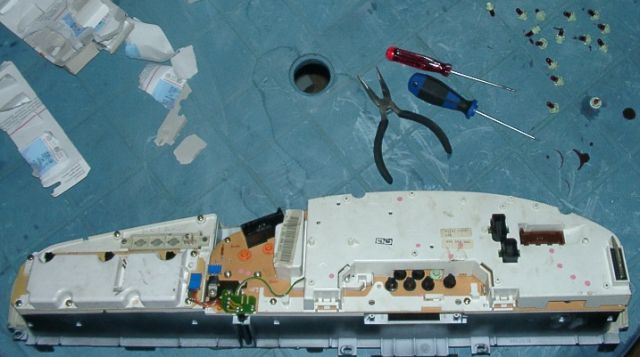

4. Rückseitige weiße Abdeckung entfernen
- Kodierstecker zuvor herausnehmen

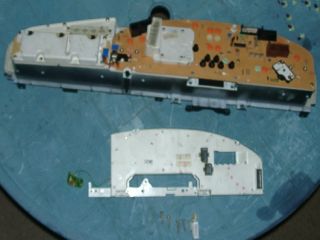

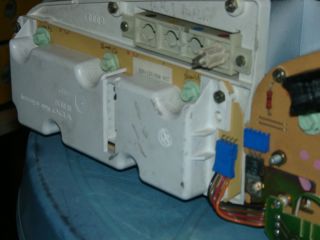

5. Tacho abschrauben und abnehmen

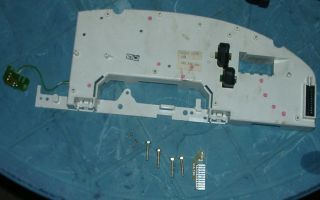

6. Hauptplatine freilegen Problemzone: zwei grüne, verlötete Buchsen → häufig Ursache für Aussetzer.
7. Problemstellen nachlöten
- grüne Buchsen
- großer schwarzer Mehrfachstecker
- brauner Stecker
- Spannungsregler
- mechanisch belastete Bereiche
8. Platine komplett ausbauen
- alle Schrauben lösen
- Platine vorsichtig und gleichmäßig lösen
9. Kontakte reinigen
- vier Tacho-Pins ggf. leicht anschleifen
- minimal Kontaktspray verwenden
Massefehler bei Kontrollleuchten beheben
Typisches Fehlerbild: Beim Blinken leuchten andere Kontrolllampen leicht mit.
Ursache:
- Masseverbindung zwischen linker und rechter Platinenhälfte gebrochen

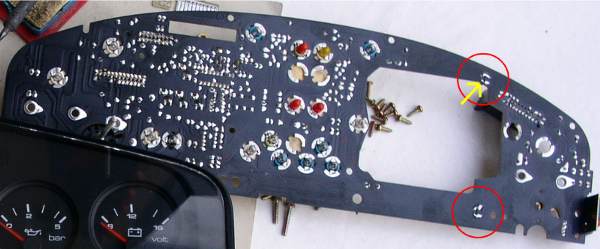

Darstellung:
Lösung:
- Dünne Schwachstelle oberhalb Tacho verstärken und sorgfältig nachlöten
- mechanische Belastung künftig vermeiden
Tank- und Temperaturanzeige – Kontaktfehler
Beide Instrumente nutzen die Befestigungsschrauben als Kontaktpunkte. In den Schraublöchern sitzen Hohlnieten, die reihenweise Risse entwickeln.
Symptome:
- Tankanzeige fällt sporadisch aus
- Temperaturanzeige springt oder bleibt tot
Lösung:
- Hohlnieten auf Leiterbahnseite sauber nachlöten
- Hohlnieten außen mit Glasfaserstift reinigen
- Alle Pins am blauen Stecker des Spannungskonstanters nachlöten
Übersichtstabelle – typische Fehler, Ursachen und Maßnahmen
| Symptom | Ursache | Betroffener Bereich | Maßnahme |
| Tacho fällt aus / springt | Kalte Lötstellen | Grüne Buchsen zum Tacho | Nachlöten, Pins reinigen |
| Kilometerzähler tot | Kontaktprobleme | Tachomodul / Buchsen | Nachlöten, Tacho-Pins säubern |
| Digitaluhr läuft nach | Spannungsregler / Massefehler | Regler, Masseverbindungen | Nachlöten, Regler prüfen |
| Fernlicht-Kontrolle glimmt | Masseprobleme | Hauptplatine, Stecker | Massepunkte nachlöten |
| Blinker glimmt / Lampen leuchten mit | Gebrochene Massebrücke | Platine rechts/links (Hohlniete) | Massepunkt sauber nachlöten |
| Tankanzeige spinnt | Risse an Hohlnieten | Befestigungsschrauben / Kontaktpunkte | Hohlnieten nachlöten, reinigen |
| Temperaturanzeige unplausibel | Gleiches wie oben | Temperaturmodul | Hohlnieten nachlöten |
| Zusatzinstrumente fallen aus | Flachbandkabel lose | Blauer Seitenstecker / Flachband | Stecker prüfen, Kontakte reinigen |
| Alle Anzeigen flackern | Spannungsregler defekt | Regler auf Platine | Regler tauschen / nachlöten |
| Kontrollleuchten halbhell | Masseproblem | Schwarzer Stecker / Massebrücke | Stecker + Massepunkte nachlöten |
| Boardcomputer / Verbrauchsrechner unplausibel | Kodierstecker fehlt | Kodierstecker Gehäuse | Kodierstecker einsetzen / prüfen, Stimmt Restreichweite oder Momentanverbrauch nicht=> kalte Lötstelle zwischen BC und Tankanzeige |
Nachlöt-Checkliste – relevante Punkte im Überblick
| Bauteil / Bereich | Typische Probleme | Was tun? |
| Grüne Buchsen (Tacho) | Wackelkontakt, Aussetzer | beide Buchsen großzügig nachlöten |
| Schwarzer Mehrfachstecker | Massefehler, Lampen glimmen | alle Pins sauber nachlöten |
| Brauner Stecker | Kontaktprobleme | Steckpins nachlöten, reinigen |
| Spannungsregler | Uhr spinnt, Anzeigen unplausibel | Lötstellen erneuern, ggf. tauschen (geht aber so gut wie nie kaputt!) |
| Hohlnieten Tank/Temp | Risse, schlechte Kontakte | von beiden Seiten nachlöten |
| Massebrücke Platine | Blinker glimmt, Lampen hell | Massepunkt verstärken, nachlöten |
| Tachopins (4 Stück) | Kontaktoxidation | anschleifen + mit Leitsilber ggf. optimieren |
| Flachbandkabel Zusatzinstrumente | Display tot / flackert | Stecker prüfen, reinigen |
| Kodierstecker | Falsche Anzeigen / Fehler | auf korrekte Variante prüfen |
Anmerkungen
- Nachlöten behebt in vielen Fällen alle Aussetzer dauerhaft.
- Glimmende Lampen sind fast immer Masseprobleme – besonders am schwarzen Stecker.
- Der Kodierstecker muss zur Motorvariante passen (MC1/MC2/NF/3B).
- Leuchtmittel haben unterschiedliche Wattagen (1,0–1,2 W).
- Seiteninstrumente werden über das bunte Flachbandkabel versorgt:
FAQ – Häufige Fragen
- Was bedeutet KI?
- KI = Kombiinstrument (Tacho-Einheit / Instrument Cluster).
- Warum glimmen mehrere Lampen gleichzeitig?
- Meist Massefehler, insbesondere am schwarzen Stecker oder an Hohlnieten.
- Was sind „kalte Lötstellen“?
- Lötverbindungen, die durch Alterung Risse bekommen und Wackelkontakte erzeugen.
- Kann man den Tacho ohne Elektronikkenntnisse reparieren?
- Ja, wenn man sauber löten kann. Andernfalls besser zu jemand geben, der Erfahrung hat.
- Muss der Kodierstecker zwingend übernommen werden?
- Ja – ohne passenden Kodierstecker arbeitet das KI falsch.
- Wie erkenne ich einen defekten Spannungsregler?
- Unplausible Anzeigen von Tank/Temperatur oder schwankende Beleuchtung.
- Lohnt sich ein Austausch-KI?
- Eher nein, es sei denn es handelt sich um ein professionell und vollständig überarbeitetes (instandgesetztes) Kombiinstrument. Alte Gebrauchtteile, teils schlecht repariert ohne Löterfahrung, sowie mit nach wie vor alten Bauelementen (insbesondere Elkos die austrocknen, Zahnräder die auseinanderfallen usw.) helfen nur kurz oder gar nicht. Daher ist grundsätzlich besser das eigene Kombiinstrument vollständig - also löten + Elkos erneuern + Zahnrad E15 erneuern auf ALLEN Platinen - immer geboten!
- Die Blinkerpfeile leuchten schwach mit. z.b. beim links Blinken, leuchtet der rechte Pfeil auch schwach mit und umgekehrt. Die Fernlichtkontrolle leuchtet schwach mit
- Grund oben rechts oberhalb vom Tacho ist die Platine nur ganz dünn und bricht unter den Lötstellen vom Tachoanschluss. Diese Stelle muss immer verstärkt werden, da sonst dieses Fernlicht Glimmen immer wieder auftritt (mechanische Belastung durch schweren Kabelbaum). Dieses Problem ist eigentlich schon so alt wie die Autos selbst. Auch in den frühen 1990er Jahren traten diese Themen schon auf und deshalb wurden vom Kundendienst dann die Hauptplatinen oft komplett ausgetauscht (das machte es langfristig nicht besser). Austausch Mainboards sind erkennbar an der Teilenummer ...X
