Audi 5000 Beleuchtung USA vs. Europa
Die Beleuchtung ist einer der auffälligsten Unterschiede zwischen dem europäischen Audi 100 / 200 Typ 44? und dem amerikanischen Audi 5000.
Während europäische Typ44-Modelle mit fahrzeugspezifischen H4-/H1-Scheinwerfern nach ECE-Regelung ausgeliefert wurden, mussten US-Modelle die amerikanischen Vorschriften nach FMVSS 108 erfüllen. Das führte bei frühen Audi-5000-Modellen zu rechteckigen Sealed-Beam-Scheinwerfern und später zu DOT-konformen Composite Headlamps im europäischeren Stil.
Kurz gesagt:
- Europa: ECE-Scheinwerfer mit H4/H1-Technik
- USA früh: genormte Sealed-Beam-Einheiten
- USA später: DOT-konforme Composite-Scheinwerfer
- USA zusätzlich: Cornerlights vorn und US-spezifische Heckleuchten
- keine speziellen Typ44-Kotflügel nur wegen der US-Beleuchtung
Begriffsklärung: FMVSS 108, DOT, SAE und ECE
Die Begriffe DOT, SAE, FMVSS und ECE werden oft durcheinandergeworfen. Technisch sauber ist folgende Trennung:
FMVSS 108
FMVSS 108 ist die eigentliche US-Vorschrift für Fahrzeugbeleuchtung.
Ausgeschrieben:
Federal Motor Vehicle Safety Standard No. 108 – Lamps, Reflective Devices, and Associated Equipment
Diese Vorschrift regelt unter anderem:
- Scheinwerfer
- Rückleuchten
- Bremsleuchten
- Blinker
- Seitenmarkierungsleuchten
- Reflektoren
- Lichtfarben
- Sichtwinkel
- photometrische Mindest- und Höchstwerte
DOT
DOT steht für Department of Transportation.
Auf einer Leuchte bedeutet „DOT“ nicht, dass die Behörde jedes einzelne Teil geprüft hat. In den USA gilt überwiegend das Prinzip der Hersteller-Selbstzertifizierung. Der Hersteller erklärt also, dass das Bauteil die Anforderungen erfüllt.
Deshalb ist „DOT-Norm“ technisch ungenau. Korrekt ist:
DOT-konform nach FMVSS 108.
SAE
SAE steht für Society of Automotive Engineers.
Viele US-Leuchten tragen SAE-Kennzeichnungen. Diese beschreiben die technische Funktion einer Leuchte, zum Beispiel Scheinwerfer, Blinker, Rücklicht, Bremslicht, Side Marker oder Reflektor.
Kurz:
- FMVSS 108 = gesetzliche US-Vorschrift
- DOT = US-Verkehrsministerium / Konformitätsmarkierung
- SAE = technische Standards und Funktionskennzeichnungen
- ECE = europäisch/internationales Genehmigungssystem
ECE / Europa
In Europa wurden Scheinwerfer nach ECE-Regelungen genehmigt. Typisch sind E-Prüfzeichen, asymmetrisches Abblendlicht und eine deutlich definiertere Hell-Dunkel-Grenze.
Für den Typ44-Kontext relevant:
- H4
- H1
- ECE-Lichtverteilung
- asymmetrischer Rechtsverkehr-Lichtkegel
- fahrzeugspezifische Reflektoren
- fahrzeugspezifische Streuscheiben
Was sind Sealed-Beam-Scheinwerfer?
Sealed Beam bedeutet:
Leuchtmittel, Reflektor und Glas bilden eine versiegelte Einheit.
Wenn die Lampe defekt ist, wird nicht nur eine Glühlampe gewechselt, sondern die komplette Sealed-Beam-Einheit ersetzt.
Vorteile aus US-Sicht:
- standardisierte Größen
- überall verfügbar
- günstig
- einfacher Austausch
- robuste Bauweise
- herstellerübergreifend kompatibel
Nachteile:
- eingeschränkte Lichttechnik
- geringere Designfreiheit
- schlechtere Aerodynamik bei modernen Karosserien
- meist schwächere Fahrbahnausleuchtung als gute europäische H4/H1-Systeme
- geringere effektive Lichtleistung
- bei frühen US-Ausführungen oft geringere Wattage als europäische Vergleichssysteme
- keine fahrzeugspezifisch optimierte Reflektorform
- optisch unpassend bei aerodynamischen Fahrzeugen
Beim Audi 5000 störten die frühen Sealed-Beam-Scheinwerfer besonders stark, weil der Typ44 eigentlich eine sehr glatte, aerodynamische Front hatte. Die US-Leuchten wirkten dagegen wie ein Fremdkörper aus einer älteren Normenwelt.
Warum gab es in den USA überhaupt Sealed Beam?
Die Sealed-Beam-Pflicht stammt historisch aus einer Zeit, in der die US-Behörden Fahrzeugbeleuchtung vereinheitlichen wollten.
Die Ziele waren:
- gleiche Ersatzteile für viele Fahrzeuge
- einfache Reparatur unterwegs
- weniger schlechte Nachrüstlösungen
- kontrollierte Lichtleistung
- geringe Kosten
- bessere Ersatzteilversorgung im ganzen Land
Das passte gut zu den USA der 1940er bis 1960er Jahre: lange Strecken, viele freie Werkstätten, große Distanzen und der Wunsch nach standardisierten Ersatzteilen.
Für moderne europäische Fahrzeuge der 1980er Jahre war dieses System aber ein Problem. Aerodynamische Fronten, flache Motorhauben und präzise geformte Lichtkegel ließen sich mit klassischen Sealed-Beam-Einsätzen nur schlecht umsetzen.
Wann endete die Sealed-Beam-Pflicht?
Die USA hielten lange an genormten Sealed-Beam-Scheinwerfern fest. Ab den frühen bis mittleren 1980er Jahren wurde FMVSS 108 jedoch schrittweise so geändert, dass auch replaceable-bulb headlamps beziehungsweise Composite Headlamps möglich wurden.
Das bedeutet:
- frühe 1980er: Sealed Beam dominiert noch stark
- ab ca. 1983/84: Composite- und Replaceable-Bulb-Systeme werden zulässig
- Mitte/Ende 1980er: Hersteller nutzen zunehmend aerodynamischere DOT-Scheinwerfer
- späte Audi-5000-/Audi-100-/Audi-200-US-Modelle erhalten europäischere Lampenformen
Beim Typ44 ist deshalb wichtig:
Frühe US-Modelle hatten klassische Sealed-Beam-Scheinwerfer. Spätere US-Modelle hatten DOT-konforme Scheinwerfer mit europäischerer Optik, aber weiterhin keine echten ECE-Scheinwerfer.
DOT-Licht vs. ECE-Licht
Der Unterschied zwischen US- und Europa-Licht liegt nicht nur am Leuchtmittel. Entscheidend ist die gesamte Lichtverteilung.
US / DOT / FMVSS 108
Typische Merkmale älterer US-Scheinwerfer:
- weichere Lichtverteilung
- weniger scharfe Hell-Dunkel-Grenze
- andere Blendgrenzwerte
- andere photometrische Messpunkte
- stärkere Normierung der Bauform bei Sealed Beam
- geringere effektive Ausleuchtung der Fahrbahn
- je nach Ausführung geringere Wattage
- teilweise mehr Licht oberhalb der Horizontlinie, etwa für Schildererkennung
US-Scheinwerfer hatten nicht einfach „keine Hell-Dunkel-Grenze“. Sie hatten aber nicht die typische europäische, scharfe asymmetrische ECE-Grenze mit klarem Rechts-Aufwurf.
ECE / Europa
Typische Merkmale europäischer Scheinwerfer:
- schärfere Hell-Dunkel-Grenze
- asymmetrische Ausleuchtung für Rechtsverkehr
- stärkerer Lichtanteil am rechten Fahrbahnrand
- bessere Reichweite bei Abblendlicht
- fahrzeugspezifische Reflektoren
- fahrzeugspezifische Streuscheiben
- H4-/H1-Systeme beim Typ44
Deshalb wirken europäische Typ44-Scheinwerfer bei Nacht deutlich moderner, präziser und heller als frühe US-Sealed-Beam-Anlagen.
Warum frühe Audi-5000-Scheinwerfer als „Teelichter“ gelten
Der schlechte Ruf der frühen US-Scheinwerfer kommt aus mehreren Faktoren:
- genormte Sealed-Beam-Technik
- geringere Wattage je nach Ausführung
- geringere effektive Lichtausbeute
- schwächerer seitlicher Lichtwurf
- weichere Lichtverteilung
- weniger präziser Fokus
- schlechtere Wirkung bei Regen
- optischer Bruch mit der aerodynamischen Typ44-Front
Gerade im Vergleich zu europäischen H4/H1-Leuchten fällt der Unterschied deutlich auf. Der Audi 100/200 Typ44 konnte in Europa mit sehr guten Scheinwerfern überzeugen. In den USA wurde diese Stärke durch die damaligen US-Vorschriften und die schwächere Leuchtentechnik deutlich eingeschränkt.
Wichtig: Die reine Wattzahl erklärt nicht alles. Entscheidend ist die Kombination aus Leuchtmittel, Reflektor, Streuscheibe, Lichtverteilung und gesetzlicher Photometrie.

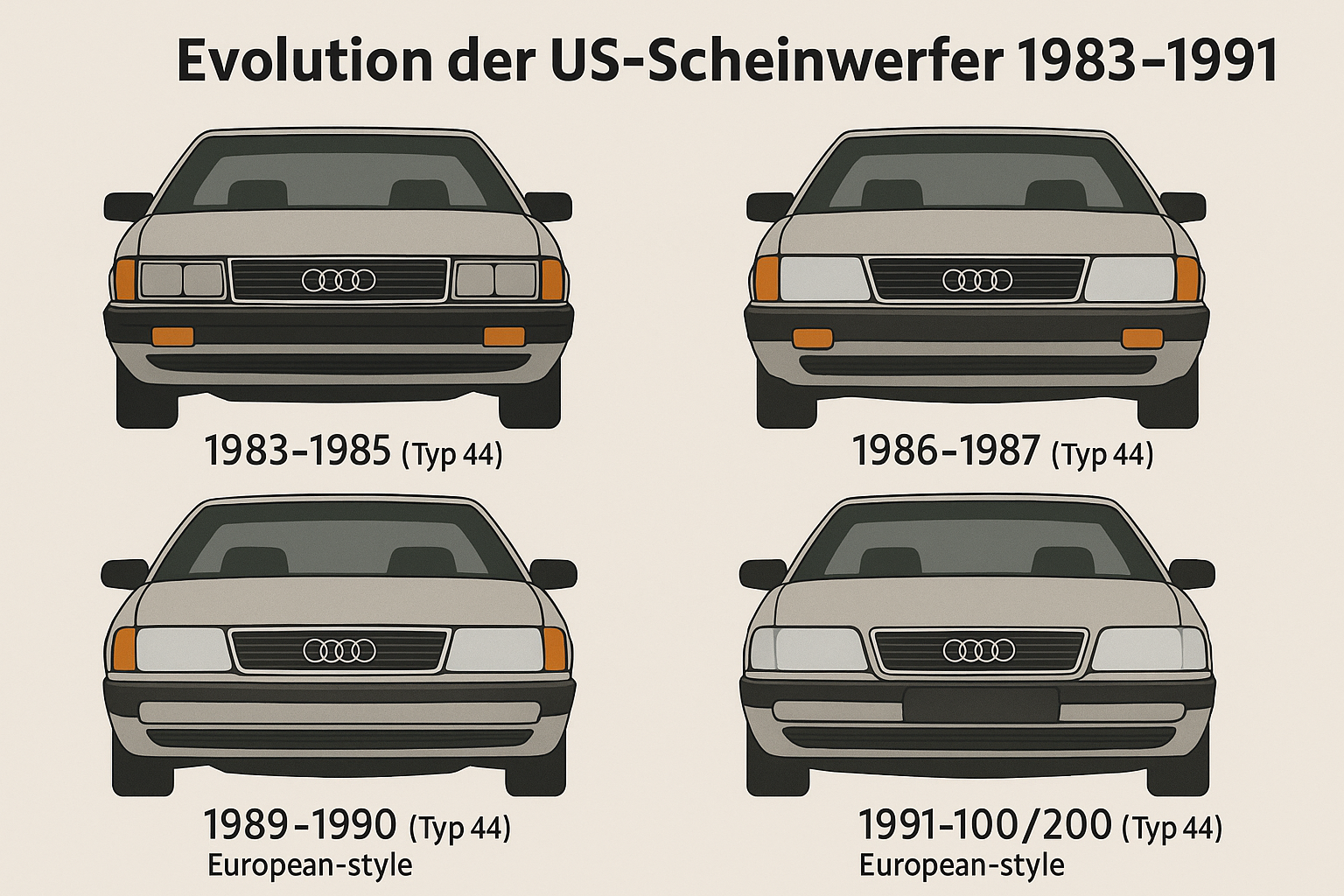

Audi 5000: Entwicklung der US-Frontscheinwerfer
Die US-Beleuchtung des Typ44 änderte sich über die Baujahre.
Frühe Audi 5000
Frühe US-Modelle nutzten rechteckige Sealed-Beam-Einsätze. Diese waren robust und einfach zu ersetzen, passten aber weder optisch noch lichttechnisch besonders gut zum modernen Audi-Design.
Typische Merkmale:
- rechteckige genormte Lampeneinsätze
- US-DOT-/SAE-Kontext
- geringere Lichtleistung gegenüber europäischen H4/H1-Leuchten
- schlechtere Integration in die aerodynamische Front
- andere Optik als beim europäischen Audi 100 / 200
Mittlere Baujahre
Mit späteren Modelljahren kamen verbesserte US-Leuchten zum Einsatz. In Unterlagen und Szenebeschreibungen tauchen dafür Begriffe wie „Semi-Sealed-Beam“, „DOT Headlights“ oder „European Style“ auf.
Diese Lampen sahen europäischer aus, waren aber keine europäischen ECE-Scheinwerfer.
Sie mussten weiterhin FMVSS 108 erfüllen und trugen entsprechende DOT-/SAE-Kennzeichnungen.
Späte Audi 5000 / Audi 100 / Audi 200 USA
Mit dem Facelift und der Umbenennung zu Audi 100 / Audi 200 näherten sich die US-Scheinwerfer optisch stärker den europäischen Leuchten an.
Trotzdem gilt:
- US-Leuchten ≠ EU-Leuchten
- DOT/FMVSS 108 ≠ ECE
- andere Streuscheiben
- andere Reflektoren
- andere Leuchtmittel möglich
- andere Stecker möglich
- andere Lichtverteilung
- andere Prüfzeichen
Für Restaurierung und Umbauten ist das wichtig, weil optisch ähnliche Lampen technisch und rechtlich nicht automatisch gleich sind.
Cornerlights, Side Marker und US-Heckleuchten
Ein weiterer großer Unterschied sind die amerikanischen Cornerlights und US-Heckleuchten.
Nach US-Vorschrift benötigen Fahrzeuge seitliche Markierungsleuchten beziehungsweise seitlich sichtbare Lichtfunktionen:
- vorn: amber / orange
- hinten: red / rot
- seitlich sichtbar
- definierte Positionen und Sichtwinkel
- gekoppelt mit Stand-/Fahrlicht
- teilweise kombiniert mit Blinkfunktion
Beim Audi 5000 führte das vor allem zu:
- eigenen vorderen Cornerlights
- US-spezifischen Heckleuchten
- anderer Verkabelung
- anderer Lichtlogik
- anderen Reflektoren beziehungsweise Markierungsfunktionen
Der Typ44 hatte wegen der US-Beleuchtung keine speziellen Kotflügel. Die Karosseriestruktur bleibt an dieser Stelle gleich. Die optischen und technischen Unterschiede sitzen bei den Leuchten, der Verkabelung und den jeweiligen US-spezifischen Front- und Heckleuchteneinheiten.
Europa hatte keine US-Style-Side-Marker in dieser Form. Seitliche Blinker beziehungsweise Wiederholblinker sind ein anderes Thema und nicht mit amerikanischen Side Markers gleichzusetzen.
Sind US-„European Style Headlights“ echte EU-Scheinwerfer?
Nein.
Der Begriff „European Style Headlights“ meint bei US-Fahrzeugen meist nur die Optik. Technisch bleiben diese Leuchten US-Leuchten.
| Merkmal | US / DOT Composite | Europa / ECE |
|---|---|---|
| Prüfgrundlage | FMVSS 108 | ECE-Regelungen |
| Markierung | DOT / SAE | E-Prüfzeichen |
| Lichtverteilung | US-Photometrie | europäische asymmetrische Lichtverteilung |
| Hell-Dunkel-Grenze | weicher / anders definiert | schärfer mit Rechts-Aufwurf |
| Leuchtmittel | je nach US-Ausführung | meist H4/H1 im Typ44-Kontext |
| Lichtwirkung | besser als frühe Sealed Beam, aber nicht EU-identisch | meist heller und präziser |
| Zulassung | USA/Kanada-Kontext | Europa-Kontext |
Ein US-Audi mit DOT-Composite-Leuchten sieht also europäischer aus als ein früher Sealed-Beam-Audi, ist aber lichttechnisch nicht automatisch identisch mit einem europäischen Audi 100/200.
Umbau EU-Scheinwerfer in US-Audi 5000
Ein Umbau auf europäische Scheinwerfer ist technisch möglich, aber nicht immer plug & play.
Zu prüfen sind:
- Scheinwerferhalter
- Frontblenden
- Grill- und Abschlussleisten je nach Baujahr
- Stecker
- Kabelbaum
- Standlichtposition
- Blinker / Cornerlights
- US-Heckleuchten bei kompletter EU-Umrüstung
- rechtliche Zulässigkeit im jeweiligen Land
Keine Umbaupflicht besteht wegen angeblich anderer Kotflügel. Beim Typ44 sind nicht die Kotflügel das Hauptthema, sondern Leuchten, Halter, Blenden, Verkabelung und Lichtfunktionen.
Für Fahrzeuge in Deutschland oder Europa ist entscheidend, ob die verbauten Leuchten E-Prüfzeichen besitzen und zum Fahrzeug passen.
Für Fahrzeuge in den USA gilt umgekehrt: Europäische ECE-Leuchten sind dort nicht automatisch legal, selbst wenn sie technisch besser leuchten.
Übersicht: EU vs. USA Beleuchtung Typ44
| Bereich | Europa Audi 100 / 200 Typ44 | USA Audi 5000 / 100 / 200 |
|---|---|---|
| Frontscheinwerfer früh | H4/H1, ECE | rechteckige Sealed-Beam-Einheiten |
| Frontscheinwerfer spät | ECE-H4/H1 je nach Modell | DOT-konforme Composite / European-Style Headlights |
| Lichtverteilung | schärfer, asymmetrisch, Rechts-Aufwurf | weicher, US-Photometrie |
| Lichtleistung | meist deutlich besser | frühe Ausführung schwächer, teils geringere Wattage |
| Prüfzeichen | E-Prüfzeichen | DOT / SAE |
| Cornerlights | keine US-Cornerlights | orange Cornerlights vorn |
| Heckleuchten | EU-Ausführung | US-spezifische Heckleuchten / rote seitliche Markierung |
| Kotflügel | serienmäßige Typ44-Kotflügel | keine speziellen Kotflügel wegen US-Licht |
| Umbauaufwand | — | Leuchten, Stecker, Halter, Blenden und Verkabelung prüfen |
Zusammenfassung
- Die zentrale US-Vorschrift heißt FMVSS 108.
- DOT ist keine eigene Lampennorm, sondern Behörde beziehungsweise Konformitätsmarkierung.
- SAE beschreibt technische Standards und Funktionskennzeichnungen.
- Frühe Audi 5000 nutzten rechteckige Sealed-Beam-Scheinwerfer.
- Sealed Beam bedeutet: Glas, Reflektor und Leuchtmittel sind eine versiegelte Einheit.
- Die Sealed-Beam-Pflicht wurde ab den frühen/mittleren 1980ern gelockert.
- Spätere US-Leuchten sahen europäischer aus, waren aber weiterhin DOT-/FMVSS-108-konform.
- US-Scheinwerfer hatten keine europäische ECE-Hell-Dunkel-Grenze, sondern eine weichere US-Lichtverteilung.
- Frühe US-Leuchten hatten gegenüber EU-H4/H1-Systemen eine geringere effektive Lichtleistung und je nach Ausführung geringere Wattage.
- Der Typ44 hatte keine speziellen US-Kotflügel wegen der Beleuchtung.
- Wesentliche Unterschiede sind Cornerlights vorn, US-Heckleuchten, Verkabelung, Prüfzeichen und Lichtverteilung.
- Europäische Typ44-Leuchten mit H4/H1 sind lichttechnisch meist deutlich überlegen.
FAQ – Audi 5000 US-Beleuchtung
- Warum hatte der Audi 5000 in den USA andere Scheinwerfer?
- Wegen der US-Vorschrift FMVSS 108. Frühe Modelle nutzten genormte Sealed-Beam-Scheinwerfer, spätere Modelle DOT-konforme Composite Headlamps.
- Was bedeutet DOT auf einem Scheinwerfer?
- DOT bedeutet, dass der Hersteller die Konformität mit US-Vorschriften erklärt. Es ist keine europäische Typgenehmigung und keine Einzelprüfung durch die Behörde.
- Was bedeutet SAE auf einer Leuchte?
- SAE verweist auf technische Standards und Funktionskennzeichnungen, etwa für Scheinwerfer, Blinker, Rückleuchten, Bremsleuchten oder Side Marker.
- Was ist FMVSS 108?
- FMVSS 108 ist die zentrale US-Vorschrift für Fahrzeugbeleuchtung, Reflektoren und zugehörige Ausrüstung.
- Sind DOT-Scheinwerfer und ECE-Scheinwerfer gleich?
- Nein. Sie folgen unterschiedlichen Vorschriften, Lichtverteilungen, Prüfzeichen und Zulassungslogiken.
- Warum gelten frühe Audi-5000-Scheinwerfer als schwach?
- Wegen der genormten Sealed-Beam-Technik, geringerer effektiver Lichtausbeute, teils geringerer Wattage und einer weicheren US-Lichtverteilung.
- Hatten US-Typ44 besondere Kotflügel wegen der Beleuchtung?
- Nein. Der Typ44 hatte keine speziellen Kotflügel wegen der US-Beleuchtung. Entscheidend sind Cornerlights vorn, US-Heckleuchten, Halter, Blenden, Verkabelung und Lichtfunktionen.
- Sind die späteren US-„European Style Headlights“ echte EU-Leuchten?
- Nein. Sie sehen europäischer aus, sind aber DOT-/FMVSS-108-Leuchten mit anderer Lichtverteilung und anderer Zulassung.
- Kann man EU-Scheinwerfer in einen Audi 5000 einbauen?
- Technisch ja. Zu prüfen sind Scheinwerferhalter, Blenden, Stecker, Kabelbaum, Standlicht, Cornerlights und rechtliche Zulässigkeit.
- Warum haben US-Audis orange Cornerlights?
- US-Vorschriften verlangen seitlich sichtbare Markierungsfunktionen. Vorn sind diese amber/orange, hinten rot.
- Warum sind die US-Heckleuchten anders?
- Wegen US-Vorschriften zu Lichtfarbe, seitlicher Sichtbarkeit, Reflektoren und Markierungsfunktionen. Deshalb unterscheiden sich US-Heckleuchten von europäischen Typ44-Heckleuchten.
- Wann wurden Composite Headlamps in den USA möglich?
- Ab den frühen/mittleren 1980er Jahren wurden replaceable-bulb beziehungsweise Composite Headlamps schrittweise zulässig. Die Umstellung erfolgte je nach Hersteller und Modell unterschiedlich schnell.
Quellen und weiterführende Links
- 49 CFR §571.108 – FMVSS No. 108
- NHTSA – Federal Motor Vehicle Safety Standards
- SAE Standards
- UNECE Vehicle Regulations – u. a. R112
- UNECE Vehicle Regulations – u. a. R37
- Daniel Stern Lighting – technische Grundlagen zu US- und ECE-Beleuchtung
