Fehlerspeicher beim 10V Turbo (MC1/MC2) und 20V Turbo (3B) auslesen

Der Fehlerspeicher kann beim Audi 200 10V und 20V sehr einfach über Blinkcodes ausgelesen werden. Beim Audi 200 20V ist es zusätzlich möglich, den Fehlerspeicher mit einem passenden Adapter und Notebook direkt über die Diagnoseschnittstelle auszulesen.

Langsame und schnelle Datenübertragung - was ist damit in den Reparaturleitfäden gemeint?

Bei den älteren Audi 100/200 und frühen A6-Modellen gibt es im Diagnosebereich grob zwei Generationen der Datenübertragung:

Langsame Datenübertragung (Blinkcode / einfache K-Leitung)

Beim Audi 100/200 mit 10V- und frühen 20V-Turbomotoren wird die Diagnose häufig noch über Blinkcodes ausgegeben. Die Steuergeräte liefern nur einfache Fehlercodes und kaum oder keine Live-Messwerte. Die Kommunikation läuft über die 2×2-Diagnosestecker im Fahrerfußraum und wurde ursprünglich für den VAG 1551/1552 Tester ausgelegt. Die „Datenrate“ ist hier im Grunde irrelevant langsam – man wartet auf Blinkfolgen, statt kontinuierliche Datenströme zu sehen.

Schnelle Datenübertragung (serielle Diagnoseschnittstelle sog. K-Line / OBD-ähnlich)

Spätere Steuergeräte und A6-Modelle (C4/C5) nutzen eine serielle Kommunikation über die K-Leitung mit höherer Datenrate grundsätzlich. Hier werden nicht nur Fehlercodes, sondern auch Messwertblöcke, Istwerte und Adaptionsdaten übertragen. Der Unterschied ist praktisch: moderne Tester können mehrere Messwerte gleichzeitig live anzeigen (Ladedruck, Temperaturen, Lambda, Zündwinkel usw.), während bei der langsamen Blinkcode-Diagnose nur ein einfacher Fehlercode sichtbar ist. Der 10v MC2 (mit der Einschränkung Baudrate muss 2400baud sein) und 20V Turbo sowie die späteren Audi 100 / S4 ab C4 haben i.d.R. K-Line.

Vereinfacht gesagt: langsame Diagnose = Blinkcodes, wenig Daten, nur einfache Fehlersuche. schnelle Diagnose = serielle K-Leitung, viele Live-Daten, deutlich effizientere Fehlersuche – besonders bei komplexeren Systemen wie 20V-Turbo, Motronic und späteren A6-Steuergeräten.

Kurzanleitung: Fehlerspeicher ausblinken (10V/20V)

Zündung einschalten bzw. Motor starten (je nach Verfahren).
Diagnosestecker im Fahrerfußraum links oberhalb des Kupplungspedals suchen.

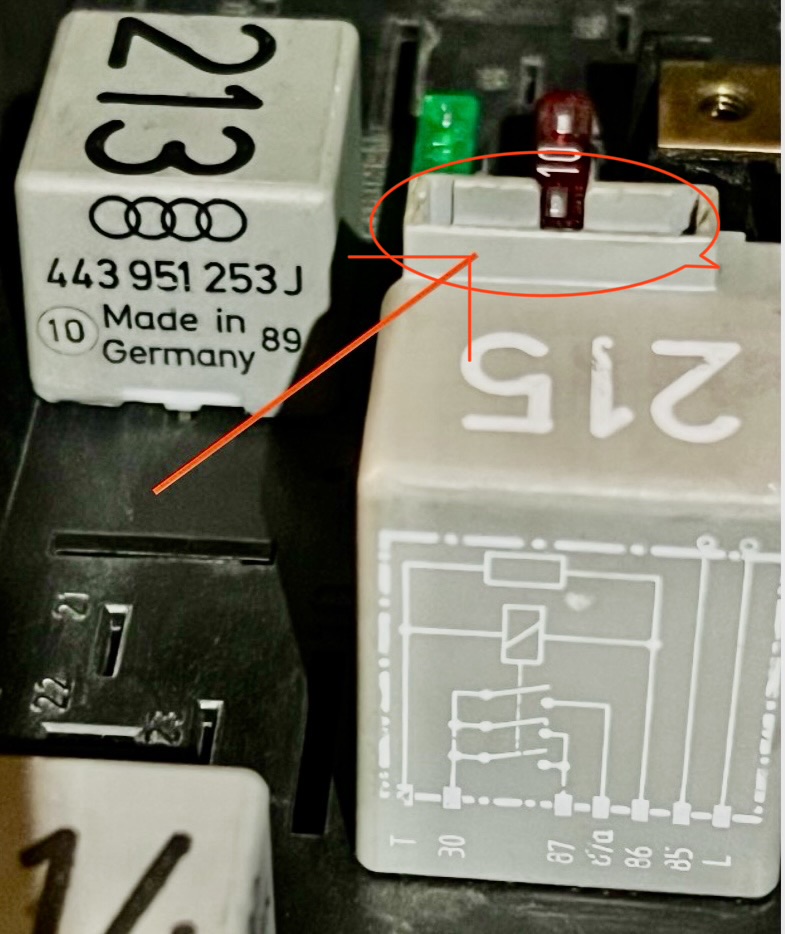

Diagnosemodus aktivieren, z.B. durch Einstecken einer Sicherung ins Kraftstoffpumpenrelais (Relais 215) für ca. 4 Sekunden oder über Tester/Adapter.

Motorkontrolllampe oder externe Prüflampe beobachten: Blinkfolgen notieren (z.B. 2121).
Alle Codes nacheinander ausgeben lassen, bis 0000 (Ende der Diagnose) erscheint.
Codes in den unten stehenden Tabellen nachschlagen und Ursachen prüfen.
Beim 10V: Motor nicht ausschalten, bevor der Code notiert ist (Speicher ist flüchtig).
Beim 20V: Fehler bleiben gespeichert, bis sie aktiv gelöscht werden (Tester oder Batterie abklemmen).

Lage der Diagnosestecker

Auf der Fahrerseite links unten findet man die Diagnosestecker oberhalb des Kupplungspedals. Diese können hinter einer Abdeckung liegen und sind dann schwer zu sehen.

Es gibt:

schwarzen Stecker: Stromversorgung (+ und –) für Adapter / Tester
blauen Stecker: Datenleitung (K- und L-Leitung)
braunen Stecker: Masse

Drei Diagnosestecker gibt es:

beim Audi 200 20V
beim 10V MC2 mit MAC-14-Steuergerät

Beim RT- und NF-Motor sind nur zwei Diagnosestecker vorhanden.

Motorkontrolllampe / Diagnoseleuchte

Nicht alle Fahrzeuge besitzen ab Werk eine Motorkontrolllampe. Bei vielen Modellen fehlt sie oder es ist nur die Fassung ohne Birnchen vorhanden.

Beim kleinen Kombiinstrument: Tacho ausbauen und Birnchen (12 V / 1 W) nachrüsten.
Beim großen Kombiinstrument (mit Öltemperatur, Öldruck, Voltmeter): Kabel kann vorhanden sein, Birnchen wurde oft entfernt. Die Motorkontrolllampe sitzt über den Zusatzinstrumenten neben der Türwarnlampe.

Alternativ kann eine eigene Diagnoselampe an die Diagnosestecker angeschlossen werden.

Speicherverhalten 10V vs. 20V

Audi 200 10V (MC): Fehlerspeicher flüchtig – nach Ausschalten der Zündung sind Fehler gelöscht. → Motor laufen lassen, bis der Fehlerspeicher komplett ausgeblinkt ist.
Audi 200 20V (3B): Fehlerspeicher permanent – Fehler bleiben gespeichert, bis sie aktiv gelöscht werden. → Löschen per Adapter oder durch Abklemmen der Batterie für einige Minuten nach dem Ausblinken.

Diagnosemodus aktivieren

Der Diagnosemodus kann auf verschiedene Weise gestartet werden:

Einstecken einer Sicherung in das Kraftstoffpumpenrelais (215) für mindestens 4 Sekunden bei laufendem Motor, danach Motorkontrolllampe beobachten.
Anschluss eines VAG 1551/1552 oder kompatiblen Testers an die Diagnosestecker im Fahrerfußraum.
Anschluss einer externen Prüflampe an die Diagnosestecker, falls keine Kontrollleuchte im Schalttafeleinsatz vorhanden ist (typisch ab Modelljahr 1989).

Die Fehlerausgabe erfolgt als Blinkcode in folgendem Rhythmus:

2,5 Sekunden Licht an – Diagnosebeginn
2,5 Sekunden Pause
dann der eigentliche Fehlercode: 0,5 s an / 0,5 s aus, mit 2,5 s Pause zwischen den Ziffern
2,5 Sekunden Licht an – Ende der Diagnose (Code 0000)

Beispiel Fehlercode 2121 (Leerlaufschalter):

Startsignal (2,5 s an, 2,5 s aus)
2 Blinks, Pause, 1 Blink, Pause, 2 Blinks, Pause, 1 Blink, dann Ende (0000)

Codes notieren und in den Tabellen nachschlagen.

Fehlercode Tabellen

2,3 l Motor (NF NG AAR), Bosch KE III-Jetronic

Code	Bauteil / Fehlerbild	Hinweise / Symptome
1111	Motorsteuergerät oder Zündsteuergerät defekt; schadhaftes Bauteil	Elektrik überprüfen; Steuergerät reparieren bzw. ersetzen
1231	Drehzahlsensor am Getriebe (G68); Drehzahlsignal für Zündsteuergerät (ROV) fehlerhaft	Sensor und Verkabelung prüfen
2121	Leerlaufschalter; Kontakt öffnet nicht	Schalter defekt, Befestigung schadhaft, Leitungsunterbrechung
2122	Drehzahlsensor; Drehzahlsignal für Zündsteuergerät unterbrochen oder kurzgeschlossen	Sensor oder Kabel defekt; Zahnkranz auf dem Schwungrad beschädigt
2123	Vollastkontakt / Drosselklappenschalter; Kontakt öffnet nicht	Schalter defekt, Befestigung schadhaft, Leitungsunterbrechung
2132	Datenübertragung (Abgas) unterbrochen	Leitung prüfen (California Vehicles only)
2141	Klopfsensor; Regelbereich überschritten; Motorklopfen, maximale Spätverstellung	Kraftstoff mit zu niedriger Oktanzahl, zu starke Kompression, verkokter Brennraum
2142	Klopfsensor defekt oder Leitungsunterbrechung	Zündspätverstellung, Leistungsverlust, erhöhter Verbrauch; Sensor und Leitung prüfen
2223	Höhengeber defekt	Ausgangsspannung und Leitung prüfen
2232	Stauscheibenpotentiometer; fehlerhafte Ausgangsspannung	Spannungen und Leitung prüfen
2233	Stauscheibenpotentiometer; falsche Spannung	Potentiometer und Verkabelung prüfen
2312	Kühlmitteltemperaturgeber unterbrochen oder kurzgeschlossen	Kaltstartschwierigkeiten, schlechte Gasannahme und Leerlauf in der Warmlaufphase; Geber/Leitung prüfen
2341	Lambdasonde; Regelbereich über- oder unterschritten	Sonde/Verkabelung prüfen; Abgaswerte kontrollieren
2411	Abgasrückführventil (nur Exportfahrzeuge)	Ventil und Steuerung prüfen
4431	Leerlaufsteuerventil; Stromaufnahme gibt LL-Drehzahl vor	Leerlaufregelung prüfen; Ventil reinigen oder ersetzen
4444	Kein Fehler im System	–
0000	Ende der Diagnose	–

Audi 100/200 turbo, quattro & turbo quattro (1986–1991)

2,2 l Turbomotor (MC), Bosch K-Jetronic

Hitachi MAC 10 / MAC 11, 1 Klopfsensor Hitachi MAC 14, 2 Klopfsensoren ab Fg. Nr. KN 038262

Code	Bauteil / Fehlerbild	Hinweise / Symptome
1111	Motorsteuergerät; internes Bauteil defekt	Steuergerät reparieren oder austauschen
2111	Drehzahlgeber; Leitung unterbrochen oder kurzgeschlossen	Geber/Leitung defekt; Schwungradzähne verschmutzt oder beschädigt
2112	Bezugsmarkengeber; OT-Geber defekt oder fehlt	Bezugsmarkengeber verstellt, Stift auf dem Schwungrad, Hallsensor im Verteiler dejustiert
2113	Hallgeber; Befestigung oder Sensor fehlerhaft	Verteiler bzw. Hallgeber lose oder falsch befestigt
2121	Drosselklappenschalter / Leerlaufkontakt; Kontakt öffnet nicht	Schalter defekt, Leitungsunterbrechung, Schalter ersetzen
2123	Drosselklappenschalter / Vollastkontakt; Kontakt öffnet nicht	Schalter defekt, Leitungsunterbrechung, Schalter ersetzen
2141	Klopfsensor Nr. 1; Motorklopfen, Zündungsspätverstellung um 7,8°, Ladedruck reduziert	Kraftstoff mit zu niedriger Oktanzahl, zu hohe Kompression, Ladedruck zu hoch
2142	Klopfsensor Nr. 1 defekt oder Leitungsunterbrechung	Zündung auf „spät“, Leistungsverlust, erhöhter Verbrauch; Sensor/Leitung prüfen
2143	Klopfsensor Nr. 2 (Zyl. 3–5); Motorklopfen, Zündspätverstellung um 7,8°	Kraftstoff mit zu niedriger Oktanzahl, zu hohe Kompression, Ladedruck zu hoch
2144	Klopfsensor Nr. 2 defekt oder Leitungsunterbrechung	Zündung auf „spät“, hoher Verbrauch, Leistungsverlust, Ladedruck < 1,3 bar
2214	Höchstdrehzahl überschritten (MC mit 2 Klopfsensoren ab MJ 89)	Motor über 6700–6900 U/min gedreht
2221	Druck im Ansaugrohr zu hoch oder zu niedrig; Ladedruckmessung fehlerhaft	Grüner Schlauch zum Ladedrucksensor undicht/abgerissen/fehlend; Leistungsverlust
2222	Ladedrucksensor im Steuergerät defekt	Steuergerät bzw. Sensor ersetzen
2224	Ladedruck zu hoch (Overboost, MC ab 1989); Ladedruck > 1,6 bar, Notprogramm aktiv	Wastegate und Druckschläuche auf Lecks/Funktion prüfen
2312	Kühlmitteltemperaturgeber unterbrochen oder kurzgeschlossen	Kaltstartschwierigkeiten, schlechter Leerlauf und Gasannahme während der Warmlaufphase
2322	Ansauglufttemperatursensor unterbrochen oder kurzgeschlossen	leichter Leistungsverlust, Mehrverbrauch
2342	Lambdasonde oder Leitung defekt/gealtert	Abgaswerte zu hoch; Sonde/Leitung prüfen
4444	Kein Fehler im System	–
0000	Ende der Diagnose	–

Audi 200 quattro 20V (1988–1991)

2,2 l Turbomotor (3B), Bosch Motronic M 2.3

Code	Bauteil / Fehlerbild	Hinweise / Symptome
1111	Motorsteuergerät; Schaltkreise defekt, falsche EPROM-Checksumme	Masseverbindungen und Verkabelung prüfen; Steuergerät ggf. ersetzen
2111	Drehzahlsensor; Leitung unterbrochen oder kurzgeschlossen	Geber/Leitung defekt; Schwungradzähne verschmutzt oder beschädigt
2112	Bezugsmarkengeber; OT-Geber defekt oder fehlt	Bezugsmarkengeber verstellt, Stift auf dem Schwungrad, Hallsensor im Verteiler dejustiert
2113	Hallgeber; Befestigung oder Sensor fehlerhaft	Verteiler bzw. Hallgeber lose oder falsch befestigt
2121	Leerlaufschalter; Kontakt öffnet nicht	Drosselklappenschalter defekt, Leitungsunterbrechung, Schalter ersetzen
2141	Klopfsensor Nr. 1; Motorklopfen, Zündungsspätverstellung um 7,8°, Ladedruck reduziert	Kraftstoff mit zu niedriger Oktanzahl, zu hohe Kompression, Ladedruck zu hoch
2142	Klopfsensor Nr. 1 defekt oder Leitungsunterbrechung	Zündung auf „spät“, hoher Verbrauch, Leistungsverlust, Ladedruck < 1,3 bar
2143	Klopfsensor Nr. 2 (Zyl. 3–5); Motorklopfen, Zündungsspätverstellung um 7,8°, Ladedruck reduziert	Kraftstoff mit zu niedriger Oktanzahl, zu hohe Kompression, Ladedruck zu hoch
2144	Klopfsensor Nr. 2 defekt oder Leitungsunterbrechung	Zündung auf „spät“, hoher Verbrauch, Leistungsverlust, Ladedruck < 1,3 bar
2212	Drosselklappenpotentiometer; Kurzschluss an Plus oder Masse, feuchter/korrodierter Stecker	Leistungsverlust, zu niedriger Ladedruck; Widerstände/Stecker prüfen
2214	Drehzahl überschritten	Motor über 7440 U/min gedreht
2221	Druck im Ansaugrohr zu niedrig oder zu hoch; Messdifferenz	Unterdruck-/Druckschlauch zum Sensor undicht/fehlend; Leistungsverlust
2222	Drucksensor (Ladedrucksensor im Motorsteuergerät) defekt	Steuergerät reparieren oder austauschen
2223	Höhengeber; Kabel unterbrochen oder kurzgeschlossen	Leistungsverlust, Ladedruck wird nicht erreicht
2224	Overboost (zu hoher Ladedruck)	Wastegate oder Druckschlauch defekt; Ladedruckregelung prüfen
2231	Leerlaufregelung; adaptive Leerlaufwerte außerhalb Toleranz	Leerlaufventil verschmutzt, Falschluft vorhanden
2234	Spannungsversorgung; Versorgungsspannung zu hoch oder zu niedrig	Bordnetz/Generator/Verkabelung prüfen
2241	Klopfsensor 2; starkes Klopfen, Regelbereich überschritten	reduzierter Ladedruck, Leistungseinbruch
2312	Geber für Kühlmitteltemperatur; Unterbrechung oder Kurzschluss	Kaltstartschwierigkeiten, schlechter Leerlauf und Gasannahme in der Warmlaufphase
2322	Ansauglufttemperatursensor; Unterbrechung oder Kurzschluss	leichter Leistungsverlust, Mehrverbrauch
2324	Luftmassenmesser; Unterbrechung oder Kurzschluss, Sensor defekt	Motor geht in Notlauf; Gemischregelung stark eingeschränkt
2341	Lambdasonde; Regelbereich überschritten	Kraftstoffdruckfehler, Lecks im Auspuff/Ansaug, Zündfehler, Falschluft, Sonde defekt; CO-Werte außerhalb Soll
2342	Lambdasonde; Leitung, Heizung oder Sonde defekt; Masse-/Dichtheitsprobleme	Abgaswerte außerhalb Toleranz; Sonde/Leitung/Masse und Auspuff vor Kat prüfen
2413	Gemischanpassung; Adaptionslimit überschritten	Gemisch zu fett; hoher Verbrauch
3424	Motorfehlerlampe; Kurzschluss an Plus oder Masse	Kontrolleuchte leuchtet nicht bei Zündung „Ein“
4343	Aktivkohlebehälter; Leitungsunterbrechung oder Kurzschluss	Benzingeruch, unruhiger Leerlauf, träge Gemischanpassung
4411–4414 / 4421	Einspritzventile Zylinder 1–5; Leitungsunterbrechung oder Kurzschluss	Motor läuft rau, Fehlzündungen, Motor kann absterben
4431	Leerlaufsteuerventil; Leitungsunterbrechung oder Kurzschluss	Leerlauf außerhalb Toleranz, Motor kann im kalten Zustand ausgehen
4442	Ladedruck-Taktventil; Leitungsunterbrechung oder Kurzschluss	Ladedruck zu niedrig oder zu hoch, Fehlzündungen unter Vollast
4444	Kein Fehler gefunden	–
0000	Ende der Diagnose	–

FAQ – Häufige Fragen zum Fehlerspeicher

Wo finde ich die Diagnosestecker beim Audi 200?: Links oberhalb des Kupplungspedals im Fahrerfußraum, oft hinter einer Abdeckung.
Wie starte ich den Blinkcode-Diagnosemodus?: Sicherung für min. 4 Sekunden ins Kraftstoffpumpenrelais 215 stecken oder Tester/Prüflampe an die Diagnosestecker anschließen.
Für was ist der leere Sicherungshalter im Kraftstoffpumpenrelais 215 gedacht ?: Dort sind die Anschlüsse für die Blinkcode Eigendiagnose (Reizleitung und Masse) gut erreichbar rausgelegt. Hier kann man durch kurzzeitiges Einsetzen einer beliebigen Sicherung die Eigendiagnose (langsame Dstenübertragung) sowie Stellglieddiagnose einleiten und durchführen
Warum sind die Fehler beim 10V nach Zündung aus weg?: Der 10V-Turbo hat nur einen flüchtigen Speicher, der beim Ausschalten gelöscht wird.
Bleiben Fehler beim 20V gespeichert?: Ja, bis sie mit Tester oder durch Batterietrennung gelöscht werden.
Kann ich den Fehlerspeicher ohne VAG-Gerät auslesen?: Ja, per Blinkcode über Motorleuchte oder externe Prüflampe.
Was bedeutet der Code 4444?: Es ist kein Fehler im System gespeichert.
Beeinflussen defekte Temperaturgeber den Motorlauf?: Ja, sie verursachen Kaltstartprobleme, Mehrverbrauch und Leistungsverlust.
Kann ein defekter Klopfsensor Leistungsverlust und weniger Ladedruck verursachen?: Ja, die Zündung wird stark auf „spät“ gestellt und der Ladedruck reduziert.
